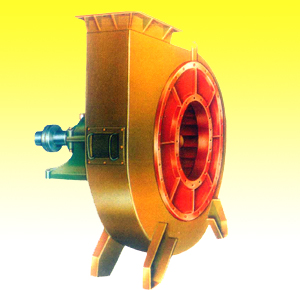

M7-29型煤粉離心風機用途：
M7-29型煤粉離心風機是按熱電站鍋爐煤粉燃燒系統所需之性能設計的，用于向鍋爐吹送煤粉，煤粉不能直接經過葉輪，否則葉輪極易磨損。蝸殼內部襯有護板，以便磨損后更換。軸承箱內存有潤滑油，供軸承散熱，并裝有冷卻水管，以冷卻潤滑油。
M7-29型煤粉離心風機型式：
1.M7-29型煤粉離心風機為單吸入式，由M7－29№11、12.5、13、14.5、16、17六個型號組成。
2. M7-29型煤粉離心風機分別制成順時針旋轉和逆時針旋轉兩種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以“順”表示；葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以“逆”表示。
3.風機的出口位置，以機殼的出風口角度表示，出風口角度從0°～225°共計16種規格。
M7-29型煤粉離心風機調試維護
1.風機必須按規定的程序進行安裝，試車運轉后，方可正式投入生產。
2.風機運轉中如發現不正常情況，應立即停機查明原因，消除故障后方可繼續運行。
3.風機應根據使用情況定期進行檢修。
4.風機的使用轉速不得超過允許的最大使用轉速，不許使用帶輪變速。
5.風機的軸承箱采用通水冷卻，水壓不得超過0.4Mpa，由于各地氣溫不同，還有季節的變化，通水量亦可否同，一般水量可按0.5~1m³/h考慮，同時要注意水質情況，以免通道內結垢堵塞，影響冷卻效果。
6. 風機的葉輪如已磨損，焊補修復后應重新作動平衡校正。
7.風機的軸承溫度一般不高于環境溫度40℃。
8.軸承用稀油潤滑，建議用N32號機械油。
9.正常運轉時軸承箱的振動速度有效值(均方根)≤6.3 mm/s。
M7-29型煤粉離心風機參數
|
產品型號 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m³/ h |
電動機 | |
|
型號 |
功率 kW | |||||
|
M7－29№ 11 D |
1450 |
1 |
5099～5217 |
11500～14350 |
Y225S－4 (380V) |
37 |
|
2 |
5246～5178 |
17200～20100 |
Y250M－4 (380V) |
55 | ||
|
3 |
5099～4687 |
23000～28750 |
Y280S－4 (380V) |
75 | ||
|
M7－29№12.5D |
1450 |
1 |
6600～6747 |
16850～21100 |
Y280S－4 (380V) |
75 |
|
2 |
6796～6693 |
25300～29500 |
Y280M－4 (380V) |
90 | ||
|
3 |
6609～6433 |
33500～38000 |
Y315S－4 (380V) |
110 | ||
|
4 |
6061 |
42200 |
Y315M－4 (380V) |
132 | ||
|
M7－29№ 13 D |
1450 |
1 |
7414～7571 |
20000～25000 |
Y280M－4 (380V) |
90 |
|
2 |
7610 |
30000 |
Y315S－4 (380V) |
110 | ||
|
3 |
7512～7414 |
35000～40000 |
Y315M－4 (380V) |
132 | ||
|
4 |
7217 |
45000 |
Y315L1－4 (380V) |
160 | ||
|
5 |
6796 |
50000 |
JS117－4 (380V) |
180 | ||
|
M7－29№14.5D |
1450 |
1 |
8894 |
26300 |
Y315M－4 (380V) |
132 |
|
2 |
9091～9140 |
32900～39490 |
Y315L1－4 (380V) |
160 | ||
|
3 |
9022 |
46100 |
Y315L2－4 (380V) |
200 | ||
|
4 |
8894～8649 |
52650～59200 |
Y355M2－4 (380V) |
250 | ||
|
5 |
8159 |
65900 |
JS127－4 (380V) |
260 | ||
|
M7－29№ 16 D |
1450 |
1 |
10346～10415 |
28500～36800 |
JS117－4 (380V) |
180 |
|
2 |
10571～10493 |
45500～54400 |
Y355M2－4 (380V) |
250 | ||
|
3 |
10277～9905 |
61400～69200 |
Y355L2－4 (380V) |
315 | ||
|
4 |
9610 |
77000 |
Y400－4 (6000V) |
355 | ||
|
M7－29№ 17 D |
1450 |
1 |
11670～12013 |
34300～53800 |
Y355L1－4 (380V) |
280 |
|
2 |
12013 |
63300 |
Y400－4 (6000V) |
355 | ||
|
3 |
11768～11425 |
72800～82300 |
JS148－4 (6000V) |
440 | ||
|
4 |
11032 |
91800 |
JS1410－4 (6000V) |
500 | ||
