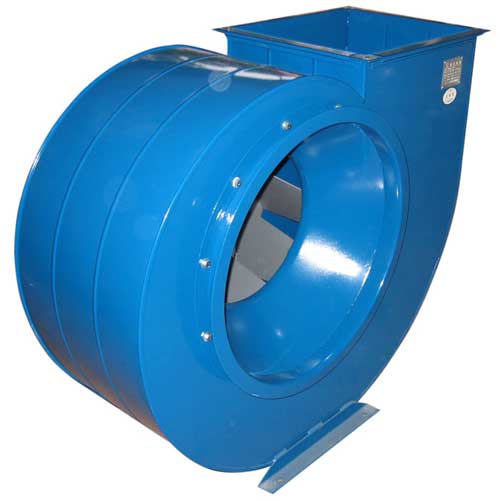

周口4-68離心風機

1、周口4-68離心風機用途

       4-68離心風機可用于一般工廠和大型建筑的室內通風。既可用來輸入氣體，也可用來輸出氣體。輸送的氣體必須是不超過80℃的空氣和其他不自燃、對人體無害、對鋼鐵材料無腐蝕性的氣體。氣體中不允許含有粘性物質，其所含的粉塵和硬質顆粒不超過150mg/m³。

2 、周口4-68離心風機形式

       從電機側看，葉輪順時針旋轉，稱為右旋風機，用“右”表示；當葉輪逆時針旋轉時，稱為左旋，用“左”表示。

       風扇出口位置用外殼的出風角度表示。 2.8～6.3號機出廠時采用一種方式制造，用戶可根據要求安裝在所需的出風口位置。訂貨時無需注明； 8～12.5號機出風口位置調節范圍0°～22.5°，間隔45°； No.16、No.20出風口為0°、90°、225°三個固定位置，不可調節，訂貨時應注明。

       風機傳動方式有A、B、C、D四種。2.8～5號采用A型傳動，6.3～12.5采用C、D型傳動，16、20號采用D型傳動。

3、周口4-68離心風機結構特點

       機號為2.8～5的4-68型風機主要由葉輪、機殼、進風口等直聯電機的分布部件組成。 NO6.3～20號除上述部分外還有傳動部分。

       (1)葉輪由12片向后傾斜的翼形葉片組成，焊接在弧形輪蓋與平板之間。它由鋼板制成，并經過靜態和動態平衡校正。

       (2)外殼為用普通鋼板焊接而成的蝸牛形體。外殼以兩種不同的方式制造。 2.8~12.5號的機殼是整體制作的，不可拆卸。 16號和20號機殼制造為兩種開放式，沿中心隔板的水平面分成兩半，并用螺栓連接。

       (3)進風口為收斂式癱線型一般結構，安裝在風機側面，平行于軸向的截面呈弧形，可使氣體順利進入葉輪，損失少。

       (4)傳動部分由主軸、軸承箱、波形軸承、皮帶輪或聯軸器等組成。

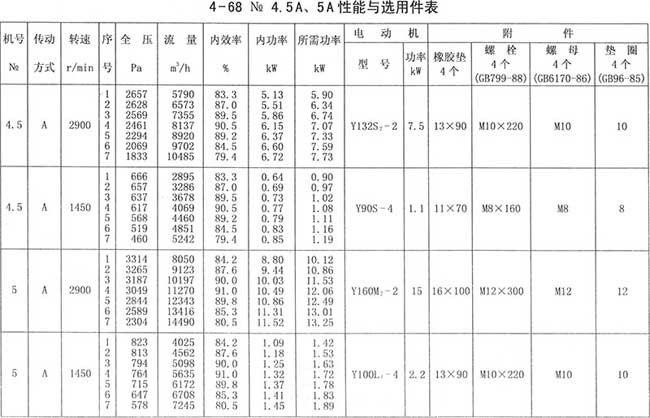

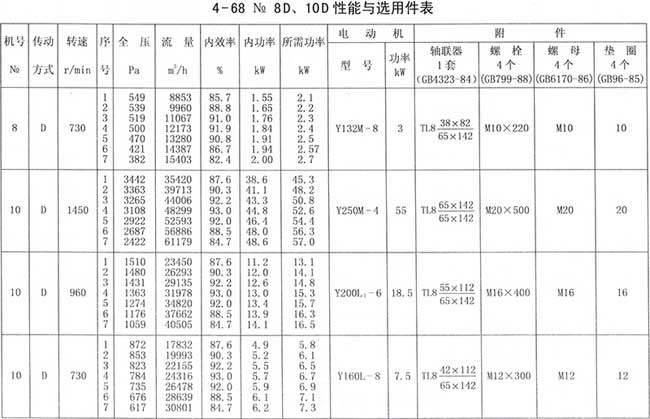

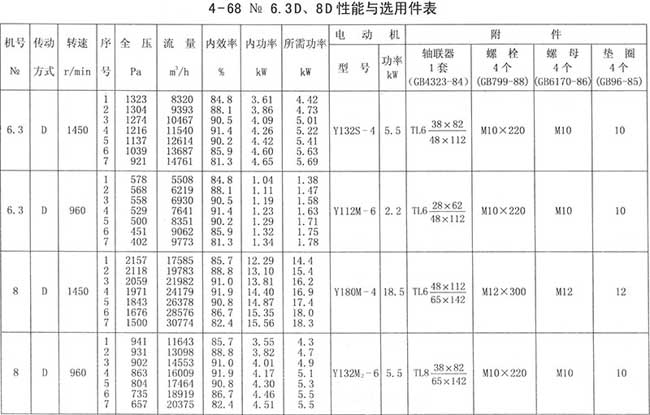

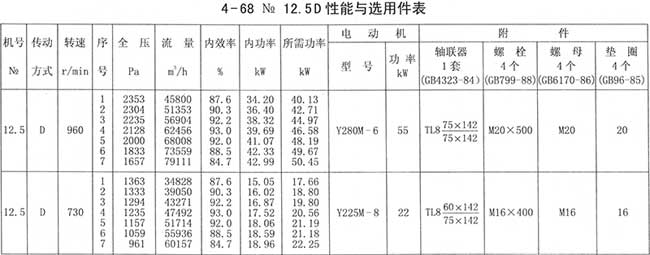

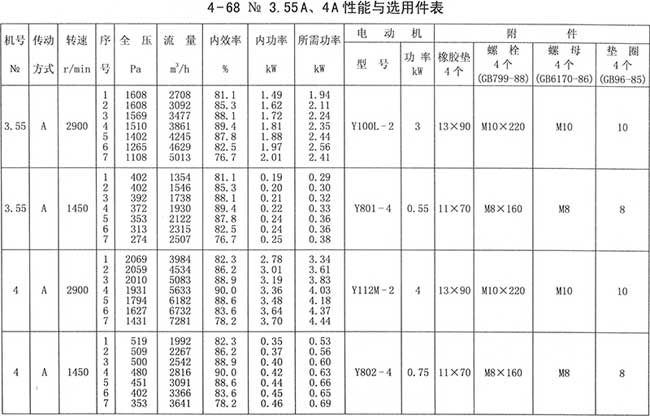

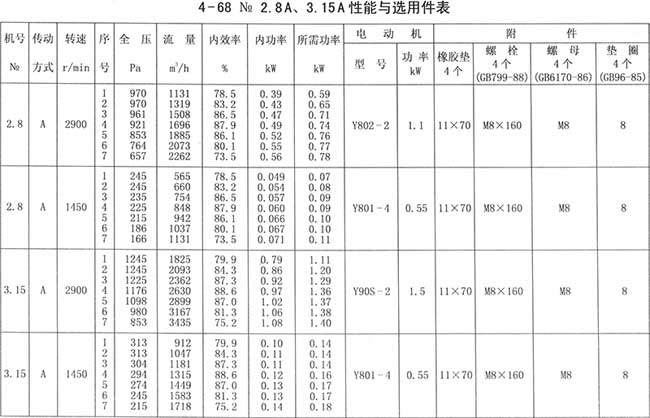

4、周口4-68離心風機性能與選用件表
